Шуховская башня на Шаболовке

Транспорт: «Шаболовская»

Ориентир: район Шаболовки и улицы Шухова

Время на знакомство: 30–60 минут для внешних видов

Башня, собранная из воздуха

В открывающейся с соседних улиц панораме Шуховская башня в Москве кажется почти прозрачной. Между тонкими металлическими линиями видно небо, но эта лёгкость возникает из точного расчёта. Перед нами инженерное сооружение начала XX века, чья красота не нуждается в привычном архитектурном декоре.

Когда городу понадобилась радиостанция

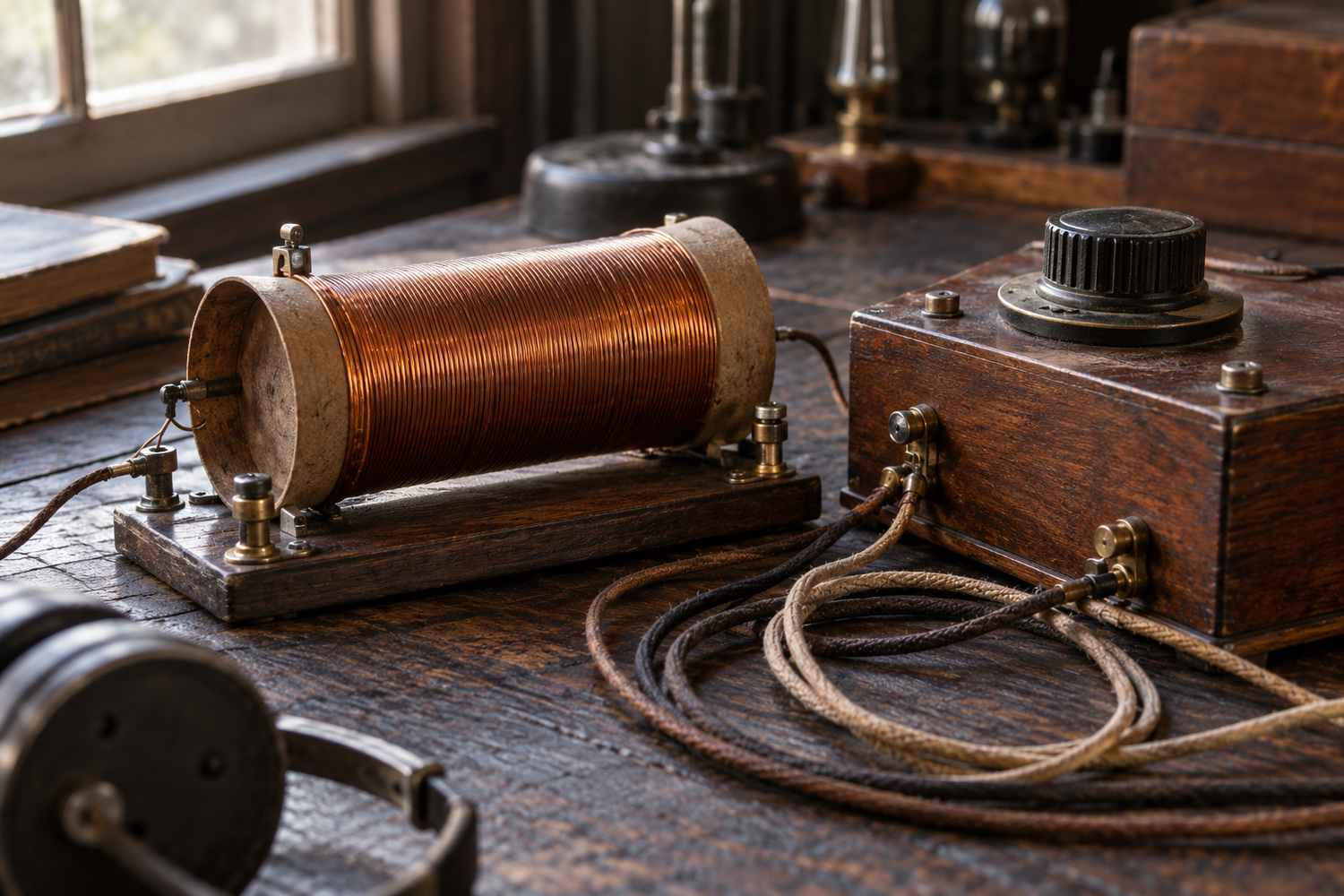

Для радиосвязи в первые послереволюционные годы Шуховскую башню строили на Шаболовке. Сооружение завершили в 1922 году, когда радио открывало возможность передавать информацию на огромные расстояния. Сегодня башня прежде всего привлекает взгляд металлическим рисунком. Первоначально башня обеспечивала радиосвязь. Эта работа оставалась незаметной прохожим.

Для истории радиосвязи особый смысл имеет связь Владимира Шухова и башни на Шаболовке, где сетчатая конструкция стала основой силуэта. Инженер искал устойчивую форму при экономном использовании материала. В эпоху нехватки ресурсов такой подход был особенно важен. Художественный эффект вырос из практической необходимости. В январе 1896 года инженер подал заявку на привилегию «Ажурная башня». Так в дореволюционной России называли охранный документ на изобретение, аналог патента. Московская радиобашня появилась значительно позднее. Поэтому историю её формы следует отсчитывать не только от заказа радиостанции, но и от многолетней работы автора над сетчатыми опорами. Ранний проект Шуховской башни предполагал высоту около 350 метров. Построенная башня оказалась значительно ниже. Нехватка металла заставила пересмотреть масштаб. Для инженера это означало переработать решение под реальные ресурсы. При меньшей высоте удалось сохранить главную конструктивную идею.

Кривая поверхность из прямых элементов

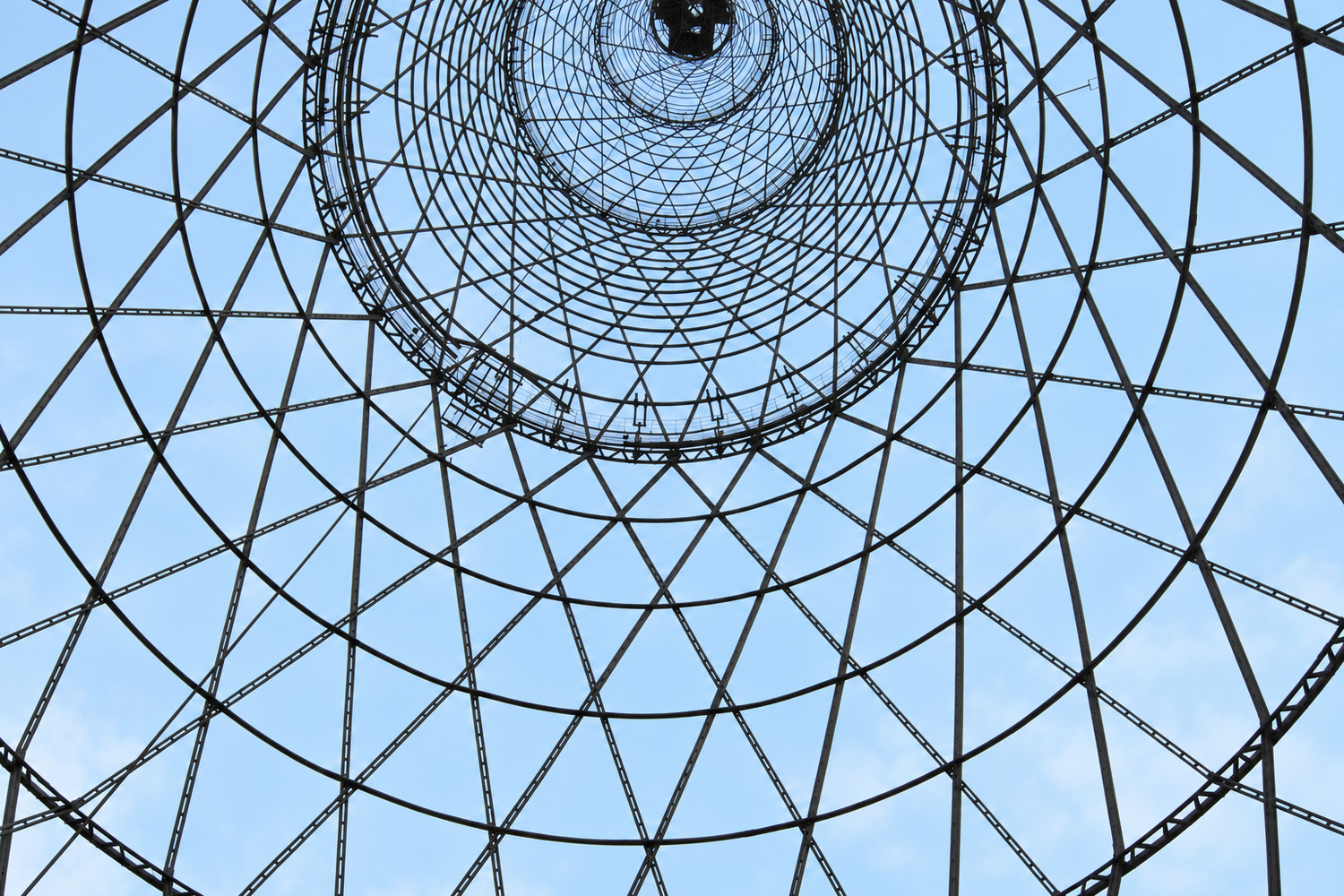

Гиперболоидная конструкция Шуховской башни позволяет получить криволинейную поверхность из прямых металлических стержней. Они пересекаются и образуют пространственную сетку, которая воспринимается как плавно изогнутая оболочка. Геометрия позволяет получить сложную форму из сравнительно простых элементов.

Сетка работает как единая система. В архитектуре Шуховской башни на Шаболовке важен ритм секций, постепенно сужающихся вверх. Если рассматривать лишь отдельный стержень, трудно представить устойчивость; общий взгляд показывает, как многочисленные связи распределяют усилия. У гиперболоидной конструкции Шуховской башни поверхность словно сужается в талии и затем снова раскрывается. При этом отдельный стержень остаётся прямым. Это свойство можно представить на простом мысленном опыте. Два кольца соединяют прямыми нитями, а затем одно кольцо поворачивают относительно другого. Общий контур становится изогнутым, хотя сами натянутые линии не превращаются в дуги. В Шуховской башне на Шаболовке пересекающиеся стержни и горизонтальные кольца воспринимают нагрузку совместно. Прозрачный рисунок получается из согласованной работы множества элементов.

Во внешнем облике лёгкой металлической конструкции Шуховской башни за кажущейся воздушностью стоят расчёт соединений и порядок сборки. В конструкции Шуховской башни важно различать одну секцию и весь вертикальный силуэт. Несколько сетчатых объёмов поставлены друг над другом и сужаются кверху. С земли они могут сливаться. Если последовательно найти горизонтальные пояса, становится понятнее устройство. Такой осмотр объясняет башню лучше, чем попытка следить за одной наклонной линией до самой вершины. У Шуховской башни есть менее заметная бумажная жизнь. В архивах хранятся расчёты, чертежи и фотографии сооружений инженера. Часть документов потребовала реставрации после повреждения водой и неправильного хранения. Сохранять сетчатую конструкцию помогает сохранение этих листов. Они объясняют соединения и первоначальный замысел, которых не видно с тротуара. Архивисты работают в том числе с диазокальками. Это технические копии чертежей на тонкой основе. Такие листы требовали отдельной консервации после повреждения водой. Их ценность отличается от ценности красивой фотографии. Размеры и обозначения позволяют сопоставлять конкретные узлы, а не только общий силуэт. Даже лёгкая линия на старом листе может сохранить сведения о тяжёлой металлической детали.

Строительство без привычных лесов

При телескопическом монтаже высокой металлической радиобашни Шухова в Москве верхнюю часть собирали внизу, внутри уже установленной конструкции. Затем её поднимали и закрепляли на нужной высоте. Название связано с выдвижением частей телескопа. Для строительства это был способ сократить работу на большой высоте и обойтись без обычной наружной системы лесов. Для подъёма использовали пять деревянных кранов, установленных на верхней части собираемой системы. После подъёма каждую секцию закрепляли на нужной отметке, прежде чем переходить к следующей. Архивная история имеет и существенный пробел. Ранние проектные чертежи именно Шаболовской башни не сохранились. При сравнении рисунков инженера важны подпись и дата. Водонапорная опора, неосуществлённая высокая башня и построенная радиобашня относятся к разным задачам. До башни на Шаболовке у Шухова был опыт сетчатых сооружений для Нижегородской выставки 1896 года. Одну из башен после выставки приобрёл промышленник Юрий Нечаев-Мальцов и перевёз в Полибино. Она стала частью усадебного хозяйства. Такую сетчатую форму применяли и в водонапорной башне загородного владения. Стройка едва не закончилась для Шухова трагедией. При подъёме четвёртой секции произошла авария. Инженеру вынесли приговор к условному расстрелу, отложив исполнение до завершения работ. Позднее приговор сняли. Архивная биография сохраняет этот эпизод рядом с рассказом о техническом успехе. За лёгкой сеткой стояли не только точные расчёты. Работа шла в тяжёлых условиях, а ответственность за неудачу могла стоить жизни.

Сравнение с Полибином помогает понять назначение Шуховской башни. По схожему принципу можно поддерживать водяной резервуар или оборудование связи. Изящная сетка не привязана навсегда к одному типу сооружения. В московском варианте из нескольких сужающихся секций выросла высокая опора для радиостанции.

От радиосигнала к телевизионному образу

С радиопередачами первоначальная работа металлической конструкции Шуховской башни была связана раньше, чем с телевидением. Телевизионная глава появилась позднее. Эти этапы стоит различать, хотя в повседневной речи сооружение часто называют телебашней. Опора башни и установленное на ней оборудование выполняли разные задачи. Технические устройства могли меняться, а сама несущая конструкция продолжала служить новым задачам.

Для постепенно получившей новое назначение Шаболовской телебашни развитие телевидения означало и новую общественную известность. Сооружение стало ассоциироваться с местом, откуда в дома приходит изображение. Позднее большую часть такой символической роли получила Останкинская башня. Однако сравнивать их только как соперничающие достопримечательности мало полезно. Они относятся к разным этапам техники и по-разному устроены.

Что означает сохранить металлическую башню

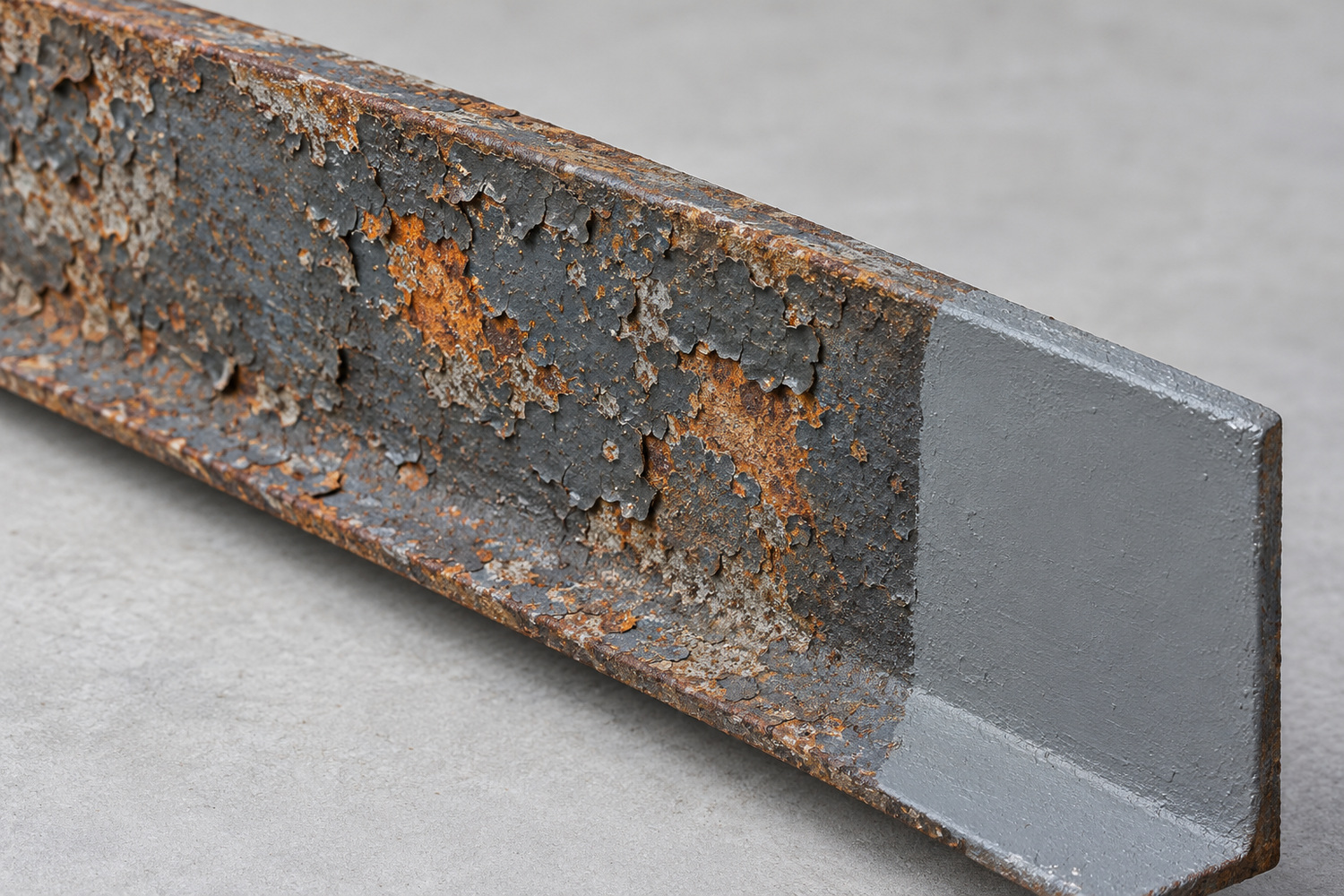

Для сохранения металла и узлов конструкции Шуховской башни необходимо исследовать соединения, основание и состояние отдельных элементов. Специалистам предстоит учитывать и распределение нагрузок, и ценность подлинных элементов. Одной окраской такую задачу не решить. За знакомым силуэтом находится сложная инженерная система, состояние которой нельзя оценить только по внешней аккуратности. Сведения о реставрации Шуховской башни проверяйте по профессиональным сообщениям. Проект и завершённые работы относятся к разным этапам. Посетителям доступен прежде всего наружный осмотр с общедоступных улиц. Доступ к основанию и техническим участкам ограничен.

В разных условиях освещения на фотографиях Шуховской башни на Шаболовке сетка может выглядеть ажурной или почти сплошной. На месте стоит найти угол, где сквозь неё видно небо. Тогда проявится главный эффект. Высокая конструкция кажется легче окружающей каменной застройки. При внешнем осмотре Шуховской башни интересно проследить, как меняются пересечения линий. Издали виден силуэт. Вблизи можно рассмотреть отдельные секции и узлы. Но подход к основанию ограничен. Для знакомства следует пользоваться только общедоступными улицами и разрешёнными площадками.

Как добраться до Шуховской башни на Шаболовке

От «Шаболовской» идите к улице Шухова, чтобы добраться до Шуховской башни на Шаболовке пешком от метро и осмотреть её с общедоступных тротуаров. Поездка предполагает внешний осмотр. Техническая территория закрыта для свободного прохода. Дополнить её можно знакомством с жилыми кварталами авангарда вокруг. Тогда башня окажется частью целой среды, где новые идеи меняли связь, жильё и повседневный городской уклад. У Шуховской башни можно устроить простое наблюдение без технических приборов. Сначала найдите горизонтальные кольца, затем один ряд наклонных стержней и пересекающий его второй ряд. После этого снова посмотрите на общий силуэт. Сетка перестанет казаться случайной паутиной. Такой порядок особенно удобен при первом знакомстве с ребёнком или человеком, который раньше не интересовался инженерными сооружениями.
